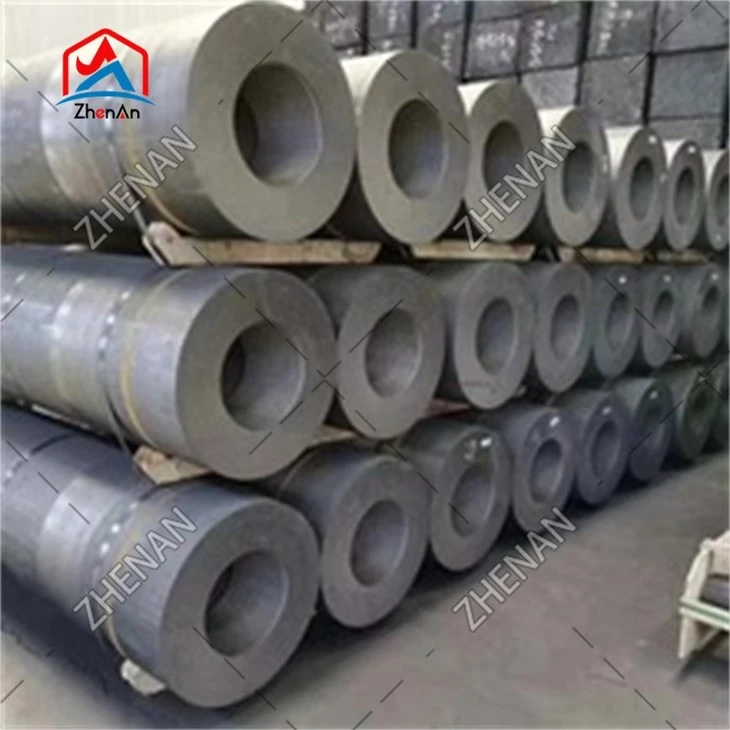

Principales applications des électrodes en graphite
En tant que produit de carbone important,électrodes en graphitejouent un rôle dans la conduction de l'électricité et le transfert de chaleur dans la production. Ce sont des consommables des équipements de fusion tels que les fours à arc électrique, les fours de réchauffage du minerai, les fours électriques et les fours à résistance.
Les électrodes en graphite sont largement utilisées et sont principalement utilisées sur divers équipements de fusion tels que les fours à arc de fabrication d'acier, les fours à minerai, les fours électriques et les fours à résistance. En tant que matériau conducteur, les électrodes en graphite jouent un rôle essentiel dans le processus de fusion. Dans un four à arc de fabrication d'acier, les électrodes en graphite génèrent des arcs à haute température par conduction pour faire fondre la charge et atteindre l'objectif de fabrication de l'acier. Dans les fours à minerai et les fours électriques, les électrodes en graphite sont utilisées pour conduire le courant et générer de l'énergie thermique pour chauffer et faire fondre la charge. En outre, les électrodes en graphite sont également largement utilisées dans les domaines chimiques, métallurgiques, mécaniques, électroniques et autres domaines industriels.
Classification et paramètres des électrodes en graphite Zhenan
|
Relations publiques |
HP |
UHP |
|
|
Résistivité électrique (μΩ·m) |
Inférieur ou égal à 8.0 |
Inférieur ou égal à 7.0 |
Inférieur ou égal à 6,2 |
|
Résistance à la flexion (MPa) |
Supérieur ou égal à 10.0 |
Supérieur ou égal à 10,5 |
Supérieur ou égal à 10,5 |
|
Module d'élasticité (GPa) |
Inférieur ou égal à 12.0 |
Inférieur ou égal à 12.0 |
Inférieur ou égal à 14.0 |
|
Densité apparente (g/cm3) |
Supérieur ou égal à 1,66 |
Supérieur ou égal à 1,62 |
Supérieur ou égal à 1,58 |
|
Coefficient de dilatation thermique (X10-6/degré) |
Inférieur ou égal à 2,7 |
Inférieur ou égal à 2,4 |
Inférieur ou égal à 1,5 |
|
Cendre(%) |
Inférieur ou égal à 0.3 |
Inférieur ou égal à 0.3 |
Inférieur ou égal à 0.3 |
Clients d'électrodes en graphite haute puissance
Affichage de l'environnement de Zhenan
Notre entreprise dispose de son propre système SOP pour la production, la vente et le service après-vente. J'espère que nous pourrons vous fournir des services de qualité et professionnels !
