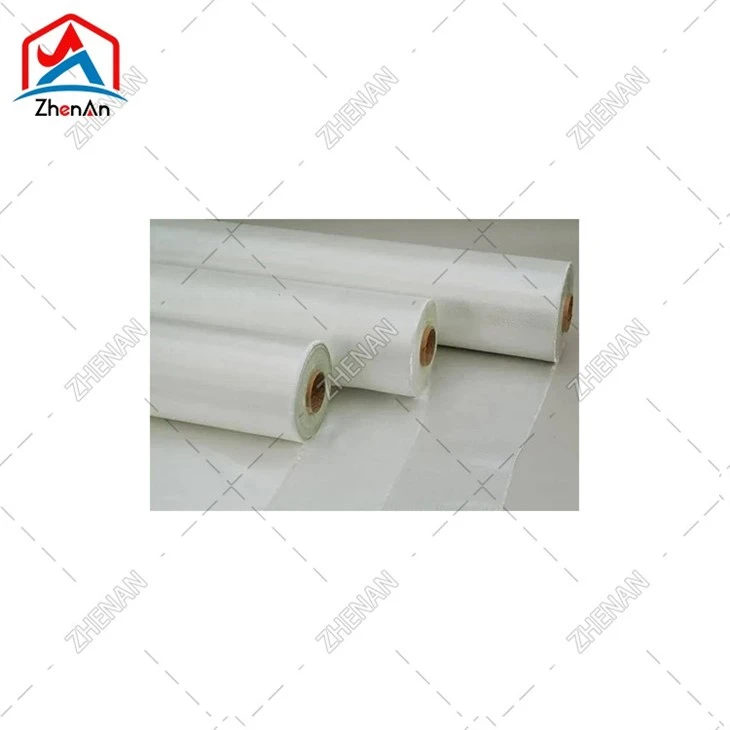

Le tissu en fibre de verre utilise la porcelaine
| Style | Fil | Compte de fil normal | Poids normal | Épaisseur | Structure | |||||
| chaîne | trame | chaîne | trame | |||||||
| chaîne | trame | pouce | cm | GSM | OSY | MM | ||||
| CW7628 | CC9-67 * 1 | CC9-67 * 1 | 43.2 | 30 | 17 | 12 | 210 | 6.2 | 0.2 | Plaine |
| CW2523 | CC11-68 * 1 * 3 | CC11-68 * 1 * 3 | 30.5 | 20 | 12 | 8 | 400 | 11.8 | 0.35 | Plaine |
| CW3732 | CC13-128 * 1 | CC13-128 * 1 | 45.7 | 33 | 18 | 13 | 430 | 12.7 | 0.43 | Sergé |
| CW666 | CC11-68 * 1 * 3 | CC11-68 * 1 * 3 | 45.7 | 33 | 18 | 13 | 660 | 19.5 | 0.6 | Satin |
| CW3784 | CC13-128 * 1 * 2 | CC13-128 * 1 * 2 | 45.7 | 33 | 18 | 13 | 840 | 24.8 | 0.8 | Satin |
| CW3786 | CC13-128 * 1 * 3 | CC13-128 * 1 * 3 | 45.7 | 33 | 18 | 13 | 1300 | 38.3 | 1.1 | Satin |
| CW3788 | CC13-128 * 1 * 4 | CC13-128 * 1 * 4 | 45.7 | 33 | 18 | 13 | 1600 | 47.2 | 1.5 | Satin |
Quelles sont les formes ou types communs de tissu électronique en fibre de verre-?
La "forme" fait référence auStyle tissageEt leÉpaisseur(Souvent défini par le poids du fil en verre), ce qui a un impact direct sur les performances du PCB. Les tissages communs comprennent:
Tissage simple:Le tissage le plus courant et le plus serré. Chaque fil de chaîne passe alternativement sur et sous chaque fil de trame. Offre une bonne stabilité et un faible glissement de fil. Utilisé dans une large gamme de PCB standard.
Twill Weave:Un fil de chaîne passe sur et moins de deux fils de trame ou plus, créant un motif diagonal. Il a une meilleure drapabilité et une surface plus lisse que le tissage simple, souvent utilisé pour les stratifiés plus épais.
Satin tissage (par exemple, satin de 8 harnais):Un fil de chaîne flotte sur plusieurs fils de trame avant de passer sous un. Cela crée une surface encore plus fluide, qui est essentielle pour les PCB avec des lignes très riches et un nombre élevé de couches. Il améliore le mouillage et la foret de la résine.
Leno Weave:Utilisé pour des applications spécialisées où une stabilité dimensionnelle exceptionnelle et un espace ouvert sont nécessaires, souvent comme une couche limite entre les autres tissages.
Le tissu est également classé par sonÉpaisseurEtPoids(Par exemple, 106, 1080, 2116, 7628). Le nombre est une désignation de style historique:
106/1080:Tabriques très minces et légers utilisés pour les PCB de densité- élevés (0}} (HDI), communs dans les smartphones.
2116:Un poids moyen -, tissu polyvalent utilisé dans un vaste tableau de PCB de calques multi -.
7628:Un tissu lourd et épais qui fournit une résistance mécanique et est utilisé dans des PCB plus épais comme les cartes mères du serveur.
Le choix du tissage et du style est une décision d'ingénierie critique qui équilibre les performances électriques, l'épaisseur, la résistance mécanique et le coût.
Quels services fournissons-nous?
R: Échantillons gratuits disponibles.
Grand inventaire avec des délais de livraison courts et divers styles à choisir.
Les commandes OEM et ODM acceptées, y compris l'impression et les conceptions de logo personnalisés.
Nous nous efforçons d'offrir des produits de qualité élevés - à des prix d'usine avec une réponse rapide et un service fiable.
Nos travailleurs qualifiés et notre équipe professionnelle professionnelle du commerce extérieur garantissent un service exceptionnel.
